產品性能特點
掃路車詳細技術說明:
整車配置

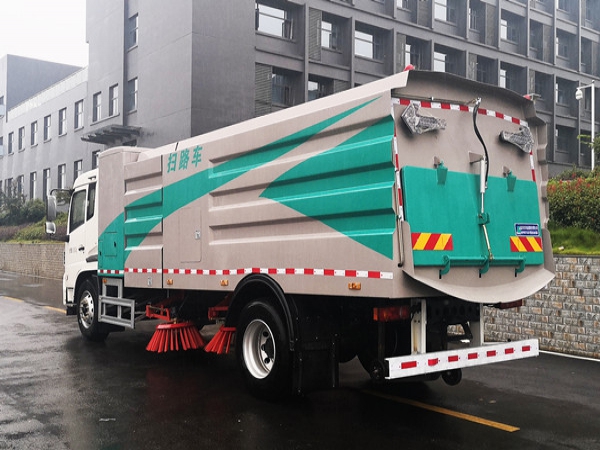

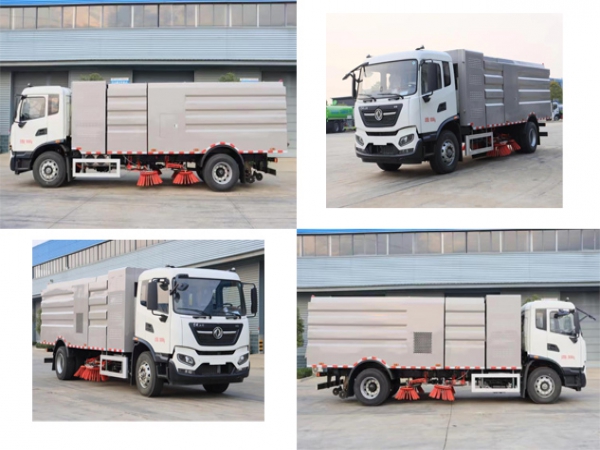

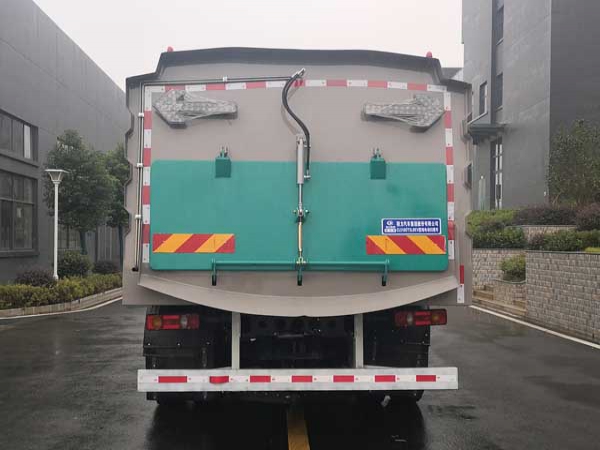

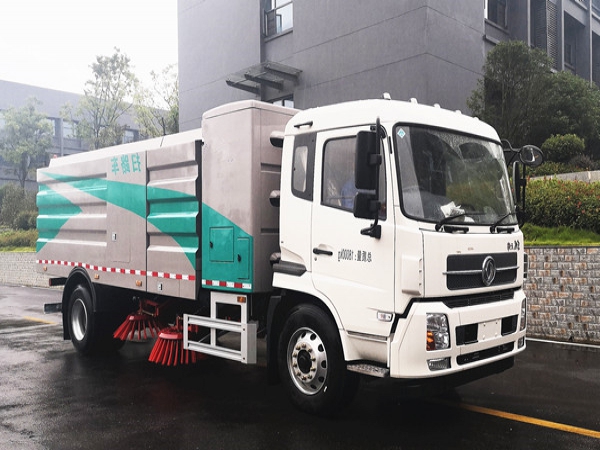

該掃路車采用純電動二類底盤改裝、風機、清水箱、垃圾箱、左右立掃、掃盤降塵系統、左右側噴、氣動系統、液壓系統、專用裝置電控系統和副車架等改裝而成。
改裝組件說明:
1、純電動二類底盤。
2、使用過程中具有高度耐磨、使用壽命長、低噪音、低油耗量和節省成本的優點。
3、采用大功率耐磨免維護離心風機,噪音低、效率高、風量大,使用壽命長。
4、非不銹鋼件經防銹處理,經久耐用
5、左右立掃為雙掃盤,掃刷上加裝噴水裝置,用于噴霧降塵。
6、確保作業總寬度大于 3.2m。3 個高度可調的吸嘴輪,能方便調整和保證吸嘴與路面間合理間隙,從而達到更好的吸污效果,吸污效率更高。
7、后部采用 LED 箭頭燈警示燈,保證行車作業安全。
8、掃盤擺線馬達采用三洋馬達,使用壽命長穩定可靠,故障率低。
9、液壓管路采用德國標準技術密封結構形式,抗震動性能好,密封可靠性高,可實現無泄漏的密封效果。
10、采用海普瑞斯液壓電磁閥,關鍵電控元件采用施耐德電器開關,可靠性高,使用壽命長。
11、CAN 駕駛室操作作業。
12、清水箱,容積達 3 m3。
13、垃圾箱,容積達 7m3,廂體采用傾翻卸料。
2.1、產品性能特點
1、方形箱體,大大增加箱體容積,增加整車美觀程度。
2、永磁同步電機直接取力,專車專配,完美匹配,無取力器,比柴油車更節省步驟、故障率更低。
3、掃路車采用東風純電動二類汽車底盤改裝,加裝風機、清水箱、垃圾箱、左右立掃、掃盤降塵系統、液壓系統、專用裝置電控系統和副車架等改裝而成。
4、永磁同步電機驅動風機,風機用 7.1 高壓離心風機,效率高、風量大,最高風量達 23500m3/h。
5、左右立掃為雙掃盤。開放式液壓系統驅動左右立掃升降、左右掃盤旋轉、吸嘴升降、垃圾箱后門開閉、垃圾箱傾翻復位等機械動作。
6、程力牌純電動掃路車具有路面清洗、路面清掃、路緣清洗、噴霧除塵等多功能。有 “全掃”、 “左掃”、“右掃”等多種作業模式可選擇。清掃廣場和路面,清掃效率高效果好,清掃率達 90%以上。需要進行路面清掃或路面保潔作業時,可選擇掃路模式。
7、作業系統具有電腦控制和手動操縱雙重功能,大大地保障和提高車輛的使用率。
產品優勢
(1) 清水箱充分利用了車載空間,容積大,可達3m3。垃圾箱采用單層不銹鋼結構,傾翻卸料。
(2) 專人試車;模擬各種復雜工作環境,所有壓縮發車前實物測試。
(3) 售后保障;非客戶人為損壞,任何故障無條件售后,客戶零費用解決。
(4) 無副發電機組,整車工作時噪音低。
【主要技術參數】 |
產品名稱 | 純電動掃路車 | 產品號 |
|
總質量(Kg) | 18000 | 罐體容積(m3) |
|
額定載質量(Kg) | 5220,5155 | 外形尺寸 | 8900×2550×3130 |
整備質量(Kg) | 12650 | 貨廂尺寸 | ×× |
額定載客(人) |
| 準拖掛車總質量(Kg) |
|
駕駛室準乘人數(人) | 3,2 | 載質量利用系數 |
|
接近角/離去角(°) | 16/9 | 前懸/后懸 | 1400/2200 |
軸數 | 2 | 軸距 | 4500,5000,5300 |
軸荷(Kg) | 7000/11000 | 最高車速(Km/h) | 100,89 |
其它 | BS型號:J ABS;ABS生產企業:焦作博瑞克控制技術有限公司;儲能裝置種類:磷酸鐵鋰電池;儲能裝置生產企業:寧德時代新能源科技股份有限公司;選裝描述:選裝駕駛室前角擾流板,選裝前霧燈,選裝臥鋪側窗裝飾板,選裝駕駛室頂部中間三個裝飾燈,選裝僅前面罩、燈具和后視鏡局部改型駕駛室;側后防護情況:左右側面防護由專用裝置代替部分防護功能, 鋁合金材質,離地高度為:380,后下部防護與車架采用螺栓連接,采用Q235材質,后防護尺寸:60×160(mm),離地面高度470mm;專用功能及裝置:垃圾箱、水箱、洗掃刷等裝置,道路清掃作業;選裝駕駛室前攝相頭,電池水冷電組,輪轂 |
【底盤技術參數】 |
底盤型號 | EQ1180GEVJ1 | 底盤名稱 | 純電動載貨汽車底盤(二類) |
商標名稱 | 東風牌 | 生產企業 | 東風商用車有限公司 |
外形尺寸 | 7850,8850,8820×2500×2960,2940,3060 | 輪胎數 | 6 |
接近角/離去角(°) | 16/12,16/9 | 輪胎規格 | 295/80R22.5 18PR |
鋼板彈簧片數 | 8/10+8 | 前輪距 | 1880,1920 |
燃料種類 | 純電動 | 后輪距 | 1860 |
排放標準 |
|
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) |
TZ370XS-LKM1101 TZ370XS-LKM1103 | 蘇州綠控傳動科技有限公司 蘇州綠控傳動科技有限公司 | 0 0 | 160 160 |
(1)汽車底盤和配套泵的維護保養按相應的使用說明書進行。
(2)車輛使用前應按汽車使用說明書的要求進行磨合。
(3)長途轉場托運時,車輛前后左右應有固定防滑裝置,且四周留有200mm以上空隙,若自行轉場時一般應將前噴嘴和后灑水器卸下以防松動丟失。
(4)經常檢查各出液孔、口有無堵塞現象,發現雜物堵塞時應及時清理干凈。
(5)每班作業完畢,應清洗油污、管路卷放整齊,清理現場,關門落鎖。
(6)車輛長期不用或冬天存放,應放盡罐體、泵內及管路內余水,存放時應停放在車棚內,擦試干凈,以避免暴曬雨淋。
藍牌東風5噸隨車吊更換液壓油的正確步驟底盤的清潔:
離地面最近的底盤肯定是被泥沙弄得一塌糊涂。所以在進行其他部件清潔之前,我們先要對藍牌東風5噸隨車吊更換液壓油的正確步驟的底盤進行一個全面的清潔。經過泥濘道路后,藍牌東風5噸隨車吊更換液壓油的正確步驟的前后輪轂板上均會沾滿黃色的泥漿和小的沙石。在清潔時需用高壓水槍放到輪轂板下方,高壓水槍的噴水方向朝輪轂板方向,這樣才能有效清除附著在輪轂板上的。
藍牌東風5噸隨車吊更換液壓油的正確步驟漆面的清潔:
完成了底盤的清潔,我們即可對藍牌東風5噸隨車吊更換液壓油的正確步驟車身進行清洗。首先,用自來水由上到下地沖洗車漆表面,目的是沖走車身上較大體積的沙石。使用毛巾由車頂?shù)杰?chē)底輕輕地拭擦。請注意,越靠近底盤的漆面越要小心拭擦,以免愛車車漆被細沙刮傷。
(1)免費維修方案以及期限?
1、跟蹤服務時間:終身;
2、在交客戶使用之日起,在正常使用范圍內,行駛10000公里內或一年內免費修理(不包括易損件和電器部分),超過一年,只收取零件費;
3、服務到達時間:省內,二十四小時內到達;其它地區,二十四小時內派出人員;
4、每年防汛期間按排工程技術人員定期或不定期走訪做到有故障及時排除,無故障積極預防。
(2)免費后期配件供應價格方式?
1、方式:在所在地二汽東風技術服務站統一供貨,根據用戶要求由廠方直接發貨;
2、配件只收工本費,不加其他費用。
(3)售后服務方式?
底盤部分的維修可在用戶使用地就近的服務站解決。分布地點、技術力量、聯系方式,詳見底盤《保養手冊》。
專用裝置部分的維修,可采用電話、傳真的聯系方式,供貨方在接到用戶電話后24-28小時派專業維修人員前往使用地解決。
(4)技術培訓方案?
供貨方負責在交車給用戶使用前,在用戶所在地免費培訓設備使用人員,主要從駕駛員如何操作液壓系統及專用裝置方面進行熟悉該類車的基本原理和處理一般故障能力的培訓。
(5)我們是外地的,能不能送車?
購車流程規定客戶可以在網上訂購,簽訂購車合同。預付定金。在規定時間內送車到客戶指定地點,客戶驗車合格付全款。
(6)到廠自提車時間?
自提時間:周一至周日,08:00 - 19:00(部分自提點工作時間為9:00-18:00,如遇國家法定節假日,則以新聞發布放假時間為準,請大家屆時關注)
(7)我們這里有沒有銷售點?想看車怎么辦?
專用車不同于小轎車之類的在全國各地設立銷售公司4S店,這是由專用車的特殊性決定的。利用現在發達的商務網絡,客戶只要來電來函下訂單,按照購車流程進行購車,會在合同規定的時間范圍內將車輛及車輛完整手續交到客戶手上。我們將根據用戶的實際需求,為每位用戶打造高品質、個性化的專用車,歡迎您來實地考察生產實力及產品工藝,我們會為您提供最好的服務!
